如果问一个普通人：“如何描述一架飞机在空中翻转的姿态？” 他可能会说：“机头抬起来（俯仰）、向左转（偏航）、再翻个跟头（滚转）。” 这种用​​三个独立旋转角度​​描述姿态的方式，就是​​欧拉角（Euler Angles）​​的由来。

一、欧拉角

欧拉角的核心思想是：​​用三个绕固定轴（或物体自身轴）的旋转角度，组合出任意3D姿态​​。它的命名源于瑞士数学家莱昂哈德·欧拉（Leonhard Euler），他证明了“任何3D旋转都可以分解为三个轴的旋转”。

最常见的欧拉角顺序是​​ZYX​​（对应飞机的“偏航-俯仰-滚转”）：

  • 绕Z轴旋转（偏航，Yaw）​​：机头左右摆动（如“左转30度”）；

  • 绕Y轴旋转（俯仰，Pitch）​​：机头上下摆动（如“抬头45度”）；

  • 绕X轴旋转（滚转/横滚，Roll）​​：机身左右翻转（如“向左翻滚60度”）。

这种分解方式完全符合人类的直觉——我们从小到大接触的“转身”“抬头”“翻跟头”，本质上都是这三个动作的组合。因此，欧拉角在输入（如游戏手柄控制角色转向）和显示（如调试界面显示姿态角）中广受欢迎。

小tips：航模遥控中的美国手就是：左手摇杆上下控制油门、左右控制偏航，右手上下控制俯仰 、左右控制横滚

日本手就是：左手上下控制俯仰 、左右控制横滚，右手摇杆上下控制油门、左右控制偏航

2. 欧拉角的“阿喀琉斯之踵”：万向锁

但欧拉角有一个致命缺陷——​​万向锁（Gimbal Lock）​​。它会让原本自由的三个旋转轴“锁死”一个自由度，导致姿态无法唯一描述，甚至引发数值计算崩溃。

一个真实的“卡住”场景

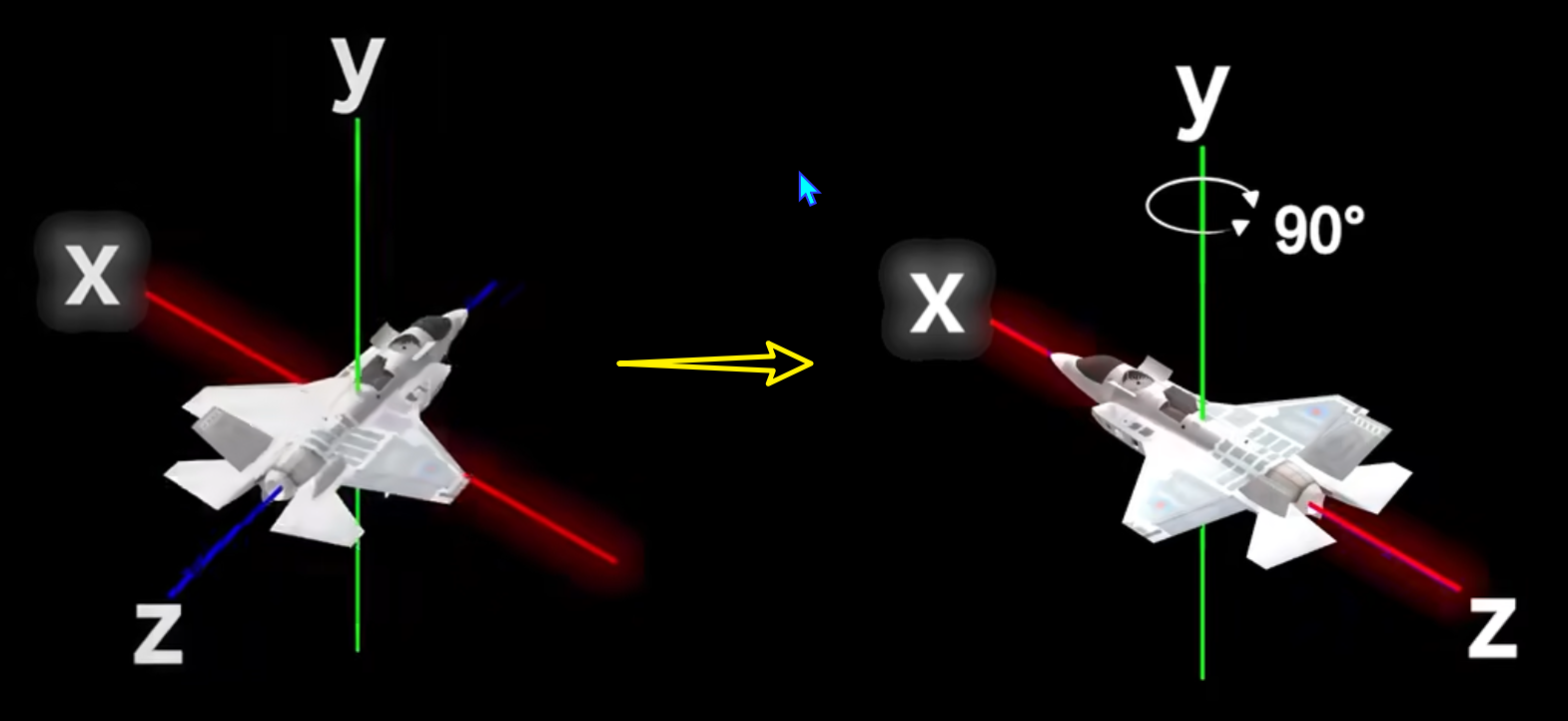

假设一架飞机的俯仰角（绕Y轴的Pitch）被调整到​​90度​​此时：

  • 原本绕Z轴的偏航（Yaw）旋转轴（世界坐标系的Z轴），会和绕X轴的滚转（Roll）旋转轴（飞机自身的X轴）​​完全重合​​（都指向世界坐标系的X轴方向）。

  • 这时，无论你怎么调整Yaw或Roll的角度，飞机的姿态都不会改变——比如“向左转”和“向左翻滚”会产生完全相同的效果。

当俯仰角为90度时，三个欧拉角中​​只有两个独立参数​​，原本的“三个自由度”退化为“两个自由度”，这就是万向锁的数学本质：​​旋转矩阵的奇异性。

万向锁的危害

  • 姿态歧义​​：同一姿态可能对应多组欧拉角（比如θ=90°时，φ和ψ可以有无限多组合）；

  • 动画抖动​​：当动画插值经过万向锁点（如从θ=80°到θ=100°），姿态会突然“跳变”；

  • ​​物理模拟崩溃​​：机器人控制或航天器姿态计算中，万向锁可能导致控制器失效（比如无法稳定姿态）。

二、四元数

为了彻底解决欧拉角的万向锁问题，​​四元数（Quaternion）应用而生​​。

  • 四元数是用4分量超复数 q=w+xi+yj+zk（单位四元数，w2+x2+y2+z2=1）表示旋转，本质是“旋转轴+旋转角度”的数学封装。
    公式：q=[cos(θ/2),usin(θ/2)]（u为旋转轴单位向量，θ为旋转角）。

2. 四元数如何“消灭”万向锁？

万向锁的本质是欧拉角依赖​​固定轴的旋转顺序​​，导致中间轴旋转时破坏了轴的正交性。而四元数直接用“轴-角”表示旋转，​​不依赖任何外部坐标系​​，因此不会出现轴重合的问题。无论旋转角度多大（即使是180度），四元数始终能唯一表示姿态。

3. 四元数丝滑插值

在游戏或动画中，我们常需要让物体从一个姿态“平滑过渡”到另一个姿态（比如角色转身）。用欧拉角直接线性插值（Lerp）会导致“路径扭曲”（比如经过万向锁点时姿态突变），而四元数的​​球面线性插值（Slerp）​​可以沿着“最短旋转路径”平滑过渡，效果自然流畅。

举个例子：从“抬头45度”到“低头45度”，欧拉角插值可能会先“低头到-90度”再“回正”，而四元数Slerp会直接走“最短路径”（低头90度），动画效果更合理。

4. 四元数的“缺点”：反直觉

四元数的缺点也很明显：四个分量（w, x, y, z）没有直接的几何意义（不像欧拉角对应“抬头”“转身”），难以直接理解或手动输入。因此，它更适合作为“计算工具”存储在引擎内部，而不是让用户直接操作。

实战

这个演示创建了三个相同的飞机模型：

  • 右侧橙色飞机：使用欧拉角进行旋转

  • 左侧紫色飞机：使用四元数进行旋转

  • 顶部绿色飞机：作为参考的简单旋转

欧拉角旋转（橙色飞机）

// 欧拉角旋转实现代码
eulerPlane.rotation.x = Math.sin(time) * Math.PI / 2;
eulerPlane.rotation.y = Math.cos(time) * Math.PI / 2;
eulerPlane.rotation.z = time;

观察橙色飞机的运动时，会发现以下问题：

  1. 万向节死锁：当飞机进行复杂旋转时，会出现突然的抖动和不自然的运动

  2. 不连续性：在某些角度，飞机的运动会出现跳跃

  3. 旋转次序依赖：x、y、z轴的旋转顺序会影响最终结果

四元数旋转（紫色飞机）

// 四元数旋转实现代码
const quaternion = new THREE.Quaternion();
quaternion.setFromAxisAngle(
  new THREE.Vector3(Math.sin(time), Math.cos(time), 1).normalize(),
  0.05
);
quaternionPlane.quaternion.multiplyQuaternions(quaternion, quaternionPlane.quaternion);

观察紫色飞机的运动特点：

  1. 平滑过渡：旋转过程中没有突然的跳跃或抖动

  2. 稳定性：即使在复杂的旋转组合中也能保持平滑

  3. 无万向节死锁：不会出现欧拉角中的万向节死锁问题

另外补充：

让飞机轨迹更加平滑，使用插值算法

const smoothPoints = (points: THREE.Vector3[]) => {
  if (points.length < 2) return points;
  const smoothed: THREE.Vector3[] = [];
  for (let i = 0; i < points.length - 1; i++) {
    const current = points[i];
    const next = points[i + 1];
    smoothed.push(current);
    if (i < points.length - 2) {
      const midPoint = new THREE.Vector3().addVectors(current, next).multiplyScalar(0.5);
      smoothed.push(midPoint);
    }
  }
  smoothed.push(points[points.length - 1]);
  return smoothed;
};
